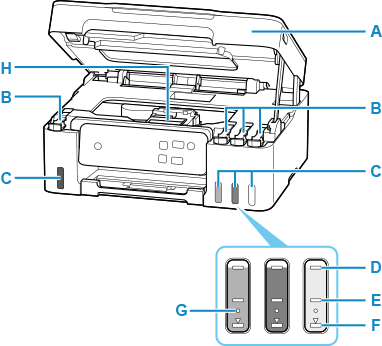

Binnenaanzicht
- A: Scaneenheid / klep
- Deze eenheid wordt gebruikt voor het scannen van originelen. Open deze als u inkttanks opnieuw wilt vullen of vastgelopen papier wilt verwijderen.
- B: Tankkapjes
- Open deze als u de inkttanks opnieuw wilt vullen.
- C: Inkttanks
-
De zwarte inkttank bevindt zich aan de linkerkant en de kleureninkttanks (cyaan, magenta en geel) bevinden zich aan de rechterkant.
Als het inktniveau laag is, vult u de bijna lege tanks opnieuw.
- D: Lijn van de bovengrens
- Hiermee wordt de maximumcapaciteit van de inkt aangegeven.
- E: Middenlijn
- Geeft de middenpositie aan tussen de lijn van de bovengrens en de lijn van de ondergrens.
- F: Lijn van de ondergrens
- Hiermee wordt de ondergrens aangegeven van de hoeveelheid inkt die voldoende is om af te drukken. Vul de inkttank bij voordat de hoeveelheid inkt onder deze lijn komt.
- G: Enkele stip
- Hiermee wordt de vereiste hoeveelheid inkt aangegeven wanneer u inkt in de printkop vervangt.
- H: Printkophouder
- De printkop is vooraf geïnstalleerd.
